Couverture

Tôle cintrée par crantage pour couverture

Caractéristiques géométriques

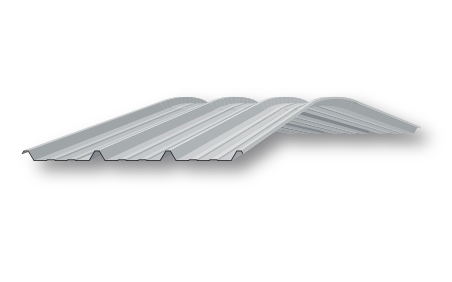

Profil Nertoit 3.45.1000T cintré par crantage permettant de réaliser des formes arrondies pour la couverture ainsi que pour les raccords de jonction entre la toiture et le bardage.

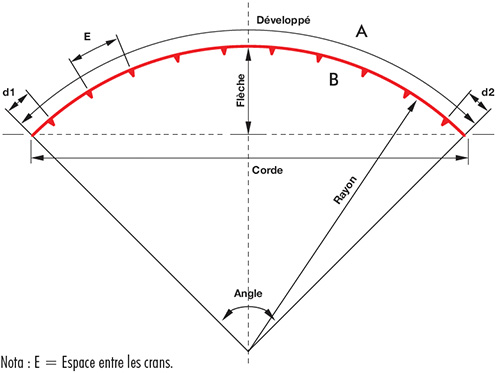

Elements pour études
(au moins 2 des paramètres ci dessous.)
- corde
- flèche
- rayon
- angle

Critère limite du crantage

Caractéristiques produits

Parachèvements
- Tôles avec "bord relevé".
- Crantage convexe (autre crantage sur consultation).

Portées admissibles
Lorsque les profils sont cintrés par crantage, leurs portées d'utilisation sont réduites de 40%.

Recouvrements
Recouvrements longitudinaux : pour la couverture cintrée par crantage, le complément d'étanchéité est nécessaire au niveau des recouvrements longitudinaux quelle que soit la hauteur du profil dans les zones de pente inférieure au minimum requis. Dans ce cas, le joint est appliqué sur toute la longueur de la plaque (joint type Butil).

Recouvrements transversaux : si la couverture est composée de plusieurs plaques, le recouvrement transversal se situera dans la pente minimale requise par le DTU 40.35, paragraphe 6.1.3 page 20. Lorsque le recouvrement est situé dans une pente inférieure à 10 %, un complément d'étanchéité sera nécessaire.

Parachèvements
Les fixations seront positionnées dans tous les cas en sommet d'onde.
Un couturage des plaques sera effectué entre elles tous les 50 cm.

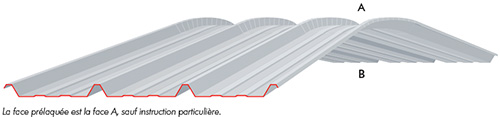

Tôle cintrée semi-lisse pour couverture

Caractéristiques géométriques

Critère limite du crantage

Caractéristiques produits

Parachèvements
- Crantage convexe.

Portées admissibles
Lorsque les profils sont cintrés, leurs portées d'utilisation sont réduites de 40%.

Recouvrements
Recouvrements longitudinaux : pour la couverture cintrée, le complément d'étanchéité est nécessaire au niveau des recouvrements longitudinaux quelle que soit la hauteur du profil dans les zones de pente inférieure au minimum requis. Dans ce cas, le joint est appliqué sur toute la longueur de la plaque (joint type Butil).

Recouvrements transversaux : si la couverture est composée de plusieurs plaques, le recouvrement transversal se situera dans la pente minimale requise par le DTU 40.35, paragraphe

6.1.3 page 20. Lorsque le recouvrement est situé dans une pente inférieure à 10 %, un complément d'étanchéité sera nécessaire.

Parachèvements
Les fixations seront positionnées dans tous les cas en sommet d'onde.
Un couturage des plaques sera effectué entre elles tous les 50 cm.
